導讀
溫度儀表是溫度檢測的重要儀表。結構型式多樣，不同型式產品適用不同的工況測溫環境。用戶在選型時應明確了解不同部件的使用性能，才能確保選型產品符合工況環境測溫需求。今天自動化頻道就給大家詳細介紹熱電阻和熱電偶的相關性能，供選型參考。
溫度儀表分類
溫度儀表的分類方法有很多，按測溫方式可分為接觸式和非接觸式兩大類；按用途可分為基準溫度計和工業溫度計；按測溫芯裝配方式不同分為裝配式和鎧裝式；按防爆性能分為防爆類和防水類。目前工業生產過程中使用的溫度儀表主要有熱電阻、熱電偶、工業雙金屬溫度計和溫度變送器等幾大類，其中熱電阻和熱電偶又稱溫度傳感器，是一種接觸式測量的一次儀表，通常與其相應的顯示、記錄及調節儀表配套，或經溫度變送器與工控系統配套使用。
熱電阻
熱電阻是利用電阻與溫度呈一定函數關系的溫度傳感器，輸出信號為歐姆值。根據熱電阻測溫元件不同分為銅熱電阻和鉑熱電阻，目前工業上使用的熱電阻分度號主要有Cu100、Cu50、Pt10、Pt100等幾大類。
工業銅熱電阻(Cu100、Cu50)

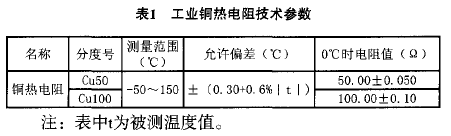

性能和技術指標
適用范圍
工業銅熱電阻廣泛用于測量一50～150℃范圍內的溫度。其優點是：高純銅絲容易獲得；銅的電阻溫度系數大；價格便宜，互換性好。化工、紡織及其他工業用量極大。
工業鉑熱電阻(Pt10、Pt100)·

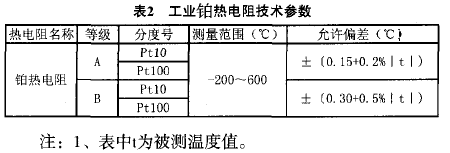

性能和技術指標
適用范圍
工業鉑熱電阻廣泛用于測量—200—550℃范圍內的溫度。標準鉑電阻溫度計的準確度高，可作為國際溫標中961.78℃以下內插用標準溫度計。與熱電偶相比，它有準確度高、輸出信號大、靈敏度高、穩定性好等優點。
綜合以上信息，銅熱電阻精度低，測量范圍小，相比較鉑電阻價格低很多。鉑熱電阻精度高、測溫范圍高，在低于550 ℃的工業生產過程測溫中使用比較多。通常情況下，當二次儀表接收信號為歐姆信號時必須選用熱電阻傳感器，具體選用哪種分度號需綜合考慮系統設計、系統測量精度和測量范圍。
熱電偶
熱電偶是利用兩種不同成分的導體A和B連接在一起，形成一個閉合回路，當冷端和熱端溫度不同時，在回路中產生了電動勢。熱電偶的輸出信號為毫伏值。目前，國內外熱電偶種類繁多，主要分為廉金屬熱電偶和貴金屬熱電偶兩大類。以下介紹幾種工業生產過程中常用熱電偶的相關性能 。
鎳鉻一鎳硅(K分度)熱電偶
鎳鉻一鎳硅熱電偶是目前定型產品中性能好，使用多的一個品種，適用于一200℃～800℃范圍內氧化性或惰性氣氛中的溫度測量。
其優點：
1.熱電勢與溫度關系近似呈線性，使得顯示儀表的刻度均勻；
2.穩定性和均勻性好；
3.抗氧化性能比其他廉金屬熱電偶好。此類產品不適用以下場合：還原性氣氛或交替氧化和還原的氣氛中，除非用合適的保護管加以保護；含硫氣氛中，除非加以適當?shù)谋Ｗo(hù)；真空氣氛中。
銅一康銅(T分度)熱電偶
銅一康銅熱電偶在潮濕氣氛中能耐腐蝕，它是適用于負溫的測量，使用上限為400℃，用于真空、氧化和還原或惰性氣氛中。此類產品性能穩定，特別是在一200～0℃下使用穩定性好，一年左右其示值變化在±3微伏，銅一康銅熱電偶還有一個特點是價格便宜，是幾種定型產品中便宜的一種。
鉑銠10．鉑(s分度)熱電偶
鉑銠10一鉑熱電偶耐高溫1300℃，具有許多特點：精度高；物理、化學性能好；在高溫下抗氧化性能好，適用于氧化性和惰性氣氛中。其缺點有：與前幾種熱電偶比較，其微分熱電勢很小，靈敏度低，要選擇較精密的顯示儀表與它配套才能保證得到準確的測量結果；屬于貴金屬材料，價格很高。
鉑銠30—鉑銠6(B分度)熱電偶
鉑銠30一鉑銠6熱電偶可以說是測量高溫用的比較理想的溫度儀表，它適宜于連續用在溫度為0℃—1800℃的氧化性和惰性氣氛中，亦可短時間使用在真空氣氛中。凡是鉑銠10一鉑熱電偶具備的優點，它基本上都具備，而它的測量溫度范圍目前在定型產品中是最高的。

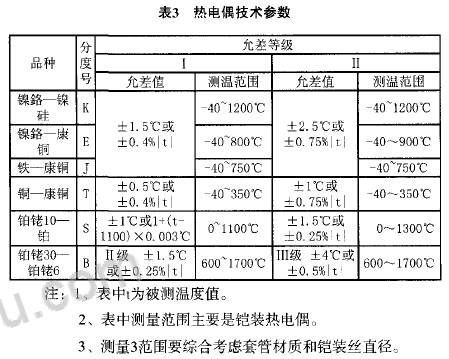

以上詳細介紹了工業測量中常用幾種熱電偶的性能，實際使用中用戶還有其它不同分度號的熱電偶可選擇，如表3所示，統計了熱電偶的相關技術參數，供大家選型時參考。
