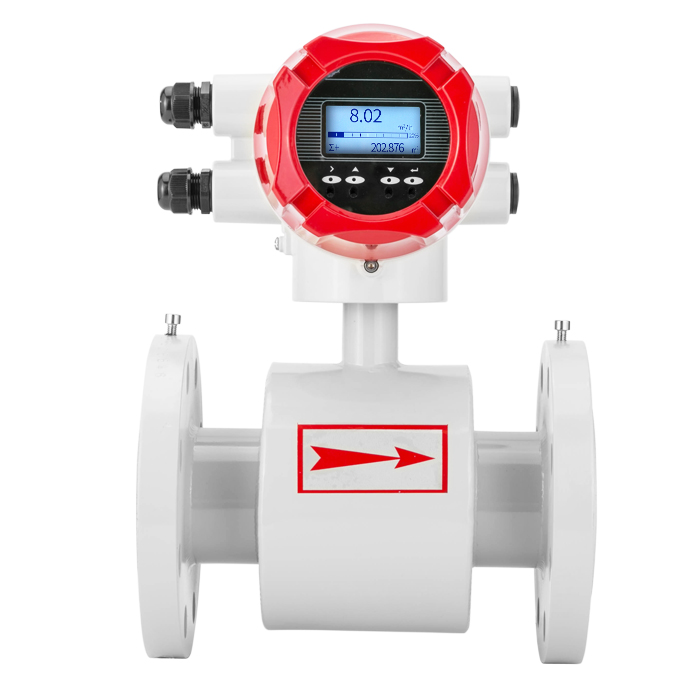

磁電式電磁流量計是電磁流量計的一種別稱，之所以叫磁電式電磁流量計是因為電磁流量計是利用電磁感應原理，?根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器。
磁電式電磁流量計有時也稱作感應式電磁流量計，它只適合進行動態測量。由于它有較大的輸出功率，故配用電路較簡單；零位及性能穩定。磁電式電磁流量計常用于污水，廢水，泥漿水等導電介質的測量，對溶液是否含有雜質容忍度極高，故是工業生產過程中流體測量的常用儀器。
下面我們主要介紹磁電式電磁流量計的結構，電磁流量計主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。
磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用永久磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，永久磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。
測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。
外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。
襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。
以上就是磁電式電磁流量計的結構，相信小伙伴們看完已經對磁電式電磁流量計有了大概的認識。
